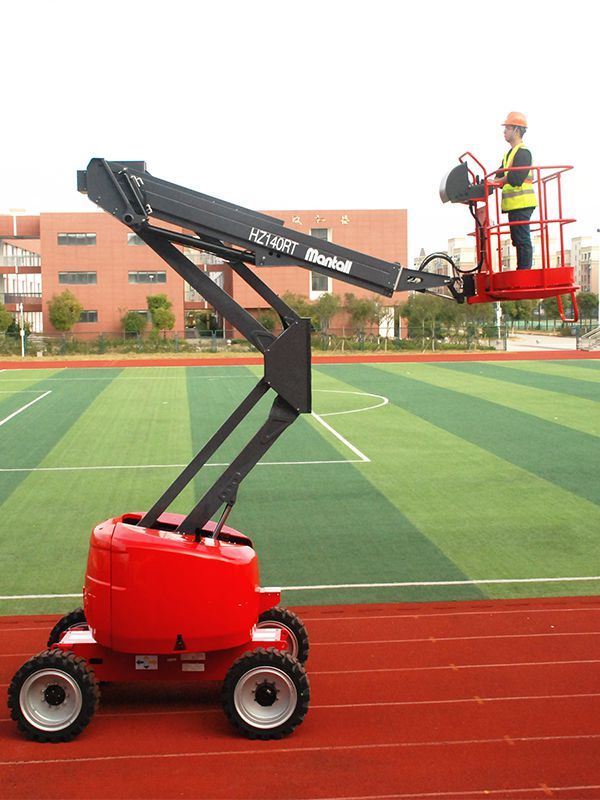

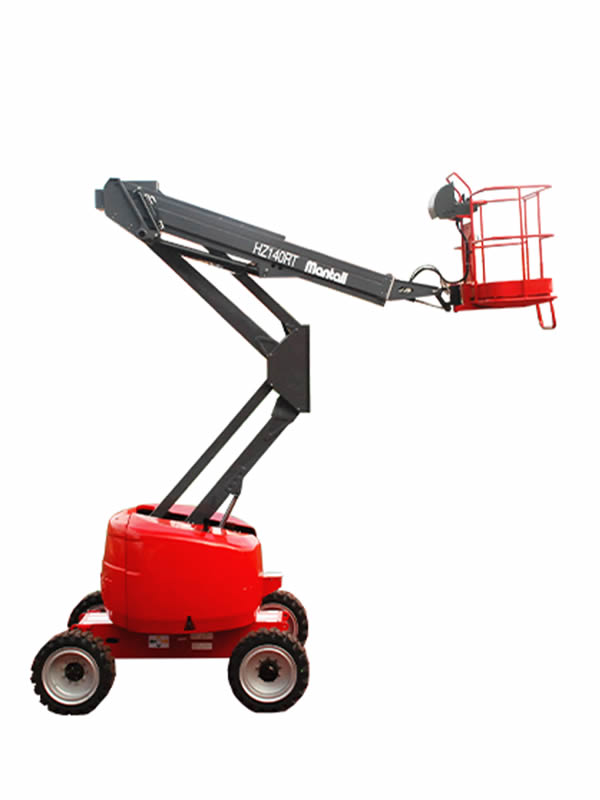

تم تصميم الرافعات المفصلية الذاتية الحركة HZ140RT/HZ140JRT لتوفير ارتفاع تشغيل يصل إلى 14 متر، مما يُحقق رفعاً دقيقاً متعدد الاتجاهات والوصول إلى أصعب مناطق العمل مع تجنب العوائق بسهولة. كما تتميز هذه الرافعات بـ الطاولة الدوّارة 360 درجة ومنصة العمل القابلة للتحرك عمودياً وأفقياً، مع إمكانية التأرجح يميناً ويساراً، ما يمنح العمال أقصى درجات التحكم والمرونة أثناء أداء المهام. وبفضل الإطارات الصامتة والخالية من العلامات، تعتبر هذه الرافعات مثالية للاستخدام داخل المباني، مع حماية الأرضيات والحفاظ على بيئة العمل نظيفة وآمنة. كما تم تزويد هذه الرافعة بعصا تحكم هيدروليكية كهربائية متناسبة بتقنية تأثير هول (Hall Effect) ونظام تحكم ذكي CAN، ما يسهل صيانتها وتحديثها، ويتيح تنفيذ عدة حركات متزامنة بدقة وسلاسة لتعزيز الإنتاجية والكفاءة في جميع عمليات التشغيل.
الميزات القياسية
منصة ذاتية التسوية
منصة دوارة هيدروليكية

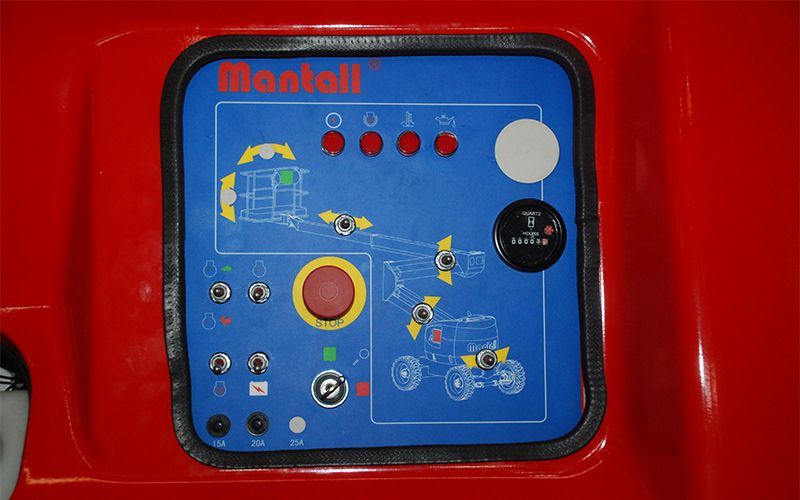

أجهزة تحكم كاملة متناسبة بنظام تأثير هول
نظام التحقق من جاهزية التشغيل

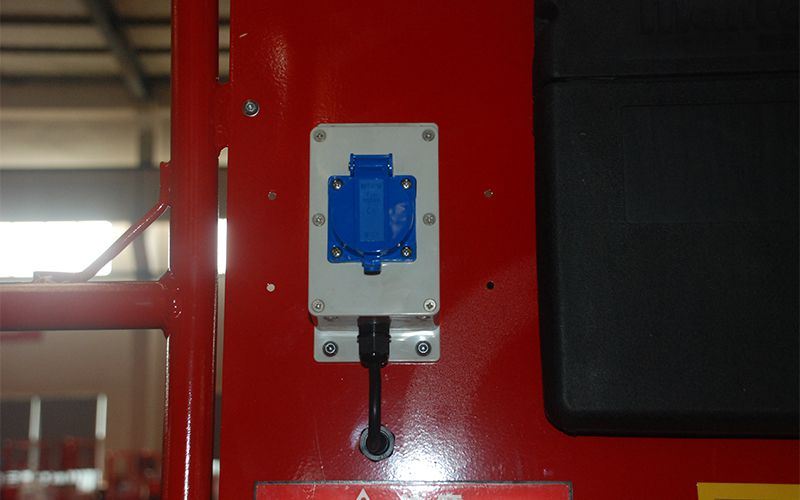

توصيل كهربائي AC إلى المنصة
إنذار صوتي (صوت هاون)
عداد ساعات التشغيل
نظام إنذار عند الميلان
نظام دفع قوي
محرك بسرعتين
مضخة للطوارئ
نظام تحكم ذكي CAN
مستشعر التحميل الزائد
ميزات إضافية (اختيارية)
منصة عمل واسعة بطول 2.4 متر
باب أمان متأرجح للمنصة
ذراع بديل للمنصة
توصيل خط هواء مضغوط إلى المنصة
مبرد الزيت الهيدروليكي
تجهيزات مخصصة للعمل في البيئات الصعبة
نظام حماية هوائي أثناء التصادم
صينية أدوات (لحمل وتنظيم أدوات العمل)
أنظمة إنذار السلامة
أضواء عمل للمنصة
المواصفات
الموديل
HZ140RT/HZ140JRT
HZ160RT/HZ160JRT
HZ180JRT
HZ200JRT
HZ260JRT
أقصى ارتفاع تشغيلي (م)
14m
16m
18m
20m
26m
أقصى ارتفاع للمنصة (م)
12m
14m
16m
18m
24m
أقصى امتداد للمنصة
7.01m/7.08m
8.19m/8.4m
9.5m
11.1m
15.1m
أقصى ارتفاع بعد تجاوز العوائق
6.27m/6.5m
7.09m/7.71m
7.6m
8.9m
10.3m
أقصى حمولة رفع (كجم)
230kg
230kg
230kg
230kg
230kg
أبعاد المنصة (العرض × الطول × الارتفاع) B*C*A
1.8m×0.76m×1.17m
1.8×0.76×1.17m
1.83m×0.76m×1.1m
2.4m×0.9m×1.1m
2.4m×0.9m×1.1m
الارتفاع أثناء الطي D
2.30m
2.30m
2.50m
2.50m
2.70m
الطول عند الطي E
5.63m/6.58m
6.14m/6.87m
8m
8.60m
9m
العرض F
2.00m
2.00m
2.30m
2.50m
2.50m
قاعدة العجلات G
2.00m
2.00m
2.10m
2.50m
2.8m
الخلوص الأرضي H
0.36m
0.36m
0.36m
0.35m
0.33m
دوران الطاولة الدوارة
دوران كامل بزاوية 360 درجة بشكل متقطع
دوران كامل بزاوية 360 درجة بشكل متقطع
دوران كامل بزاوية 360 درجة بشكل متقطع
دوران كامل بزاوية 360 درجة بشكل متقطع
دوران كامل بزاوية 360 درجة بشكل متقطع
امتداد الجزء الخلفي للطاولة الدوّارة خارج الهيكل أثناء الدوران
0
0
0
0
0
دوران المنصة
0/180°
دوران الذراع
0/140°(HZ140JRT)
0/140°(HZ160JRT)
0/135°
0/137°
0/135°
نظام تسوية المنصة
نظام التسوية التلقائي بالهيدروليك
نظام التسوية التلقائي بالهيدروليك
نظام التسوية التلقائي بالهيدروليك
نظام التسوية التلقائي بالهيدروليك
نظام التسوية التلقائي بالهيدروليك
سرعة الحركة في حالة الطي
3.0 كم/ ساعة (7.0 كم/ ساعة دفع رباعي)
4.9 كم/ ساعة (7.0 كم/ ساعة دفع رباعي)
4.8 كم/ ساعة
4.8 كم/ ساعة
4.8 كم/ ساعة
سرعة الحركة في حالة امتداد الذراع
1.0 كم/ ساعة
كفاءة التسلق والصعود
30%（45%4WD）
30%（45%4WD）
30%(45%4WD)
30%（45%4WD）
30%
عدد عجلات الدفع
2/4WD
2/4WD
4WD
2/4WD
2WD
عدد عجلات التوجيه
2
2
2
2
2
جهد النظام (فولت)
DC12V
DC 12V
DC12V
DC12V
DC12V
نظام التحكم
نظام تحكم كهربائي متناسب
نظام تحكم كهربائي متناسب
نظام تحكم كهربائي متناسب
نظام تحكم كهربائي متناسب
نظام تحكم كهربائي متناسب
الحد الأدنى لنصف قطر الدوران الخارجي
4.0m
4.0m
4.5m
5.4m
4.5m
الحد الأدنى لنصف قطر الدوران الداخلي
2.30m
1.7m
1.7m
2.2m
2.1m
أقصى قوة جانبية (نيوتن)
400 نيوتن
400 نيوتن
400 نيوتن
400 نيوتن
400 نيوتن
أقصى زاوية ميل
3°
3°
3°
3°
3°
أقصى سرعة رياح مسموح بالتشغيل عندها
12.5 م/ ثانية
12.5 م/ ثانية
12.5 م/ ثانية
12.5 م/ ثانية
12.5 م/ ثانية
سعة خزان الزيت الهيدروليكي
70 لتر
70 لتر
170 لتر
170 لتر
170 لتر
سعة خزان الوقود
65 لتر
65 لتر
140 لتر
85 لتر
140 لتر
مقاس الإطارات
33×12-20
33×12-20
355/55D-625
355/55D-625
385/55D-24 Solid tire
الطاقة
محرك ديزل نوع بيركنز Perkins 404D
محرك ديزل نوع بيركنز Perkins 404D
محرك ديزل نوع Yanmar 4TNV88
محرك ديزل نوع Yanmar 4TNV88
محرك ديزل نوع كيمنز QSFT2.8-C
الوزن الكلي
5.6 طن/ 6.3 طن
6.35 طن/ 6.8 طن
8.42 طن
11.985 طن
13 طن

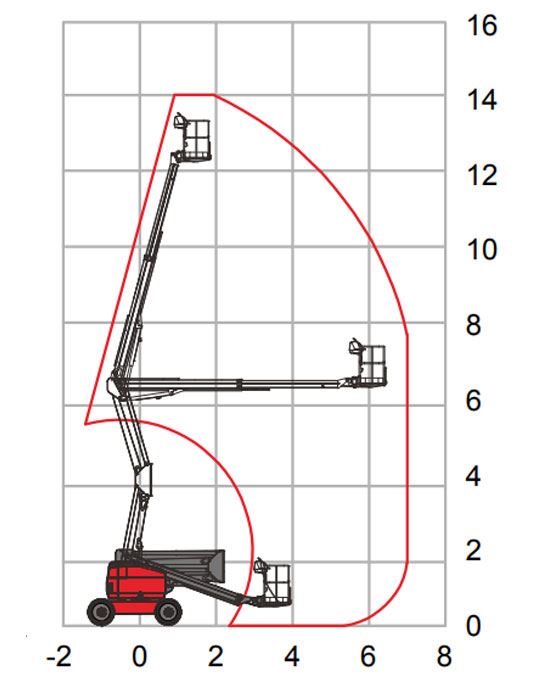

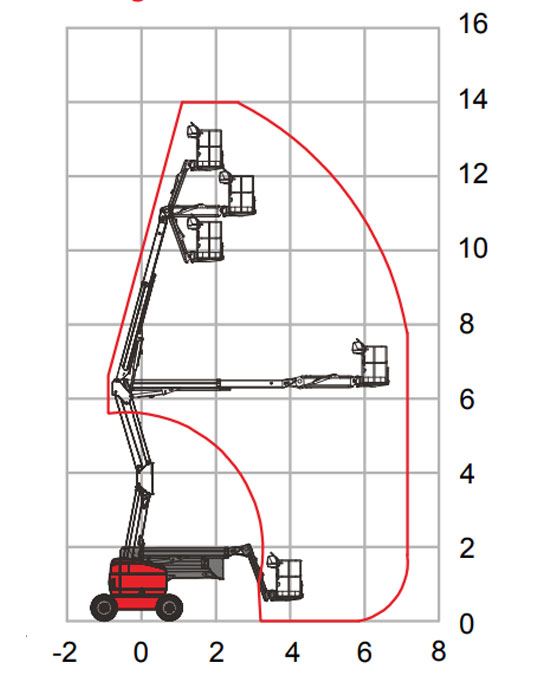

الارتفاعات أثناء التشغيل
HZ140RT
HZ140JRT

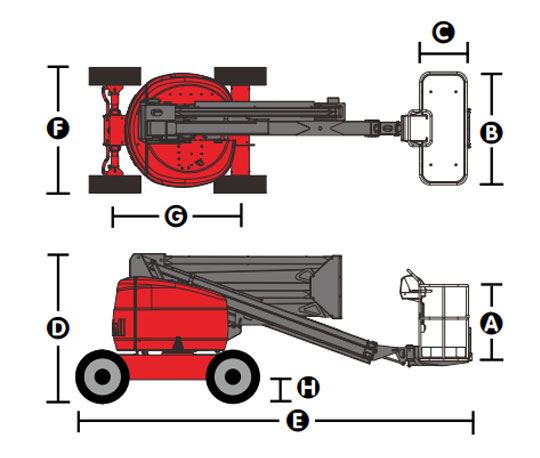

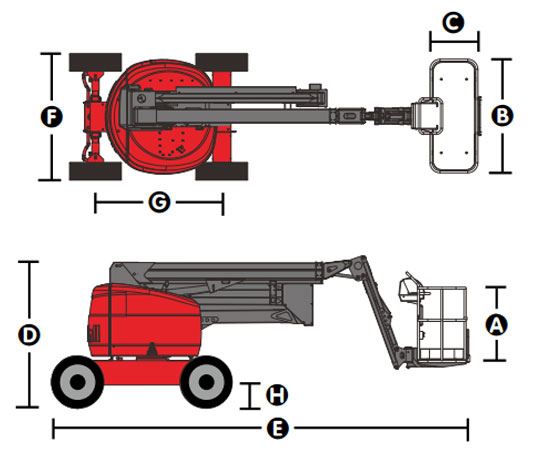

الأبعاد في وضع الطي (التخزين)
HZ140RT
HZ140JRT
التفاصيل
الوصف العملي للأداء
الارتفاع: النظام المتري يزيد بمقدار 2 متر فوق ارتفاع المنصة، بينما النظام الانجليزي يزيد بمقدار 6 أقدام عن ارتفاع المنصة.
وضعية الرفع: عند التشغيل في وضعية الصعود، تم تصميم الرافعة للعمل فقط على سطح صلب ومستوي.
قدرة التسلق: الرافعة قادرة على التنقل على المنحدرات، مع مراعاة الرجوع إلى دليل المشغل لتحديد فئة المنحدر المسموح بها.
الوزن: يختلف الوزن وفقاً للخيارات والمعايير المتبعة في كل دولة.
