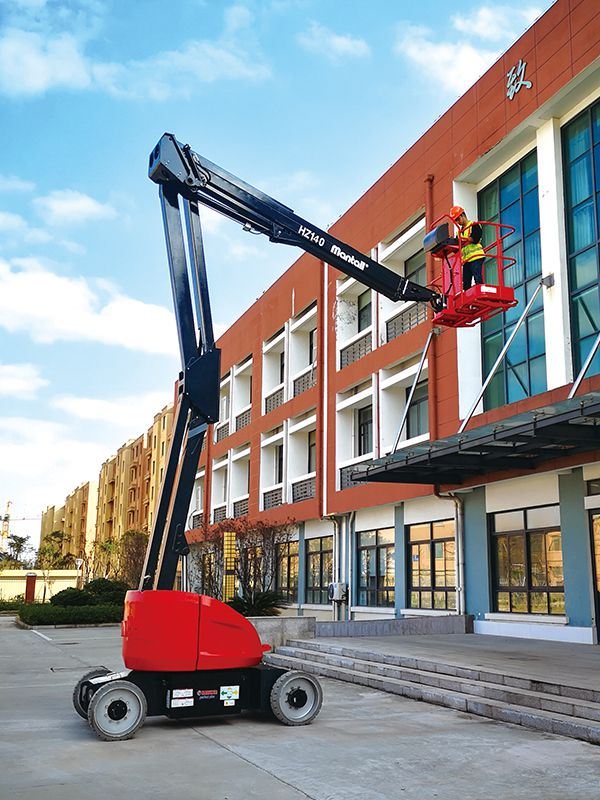

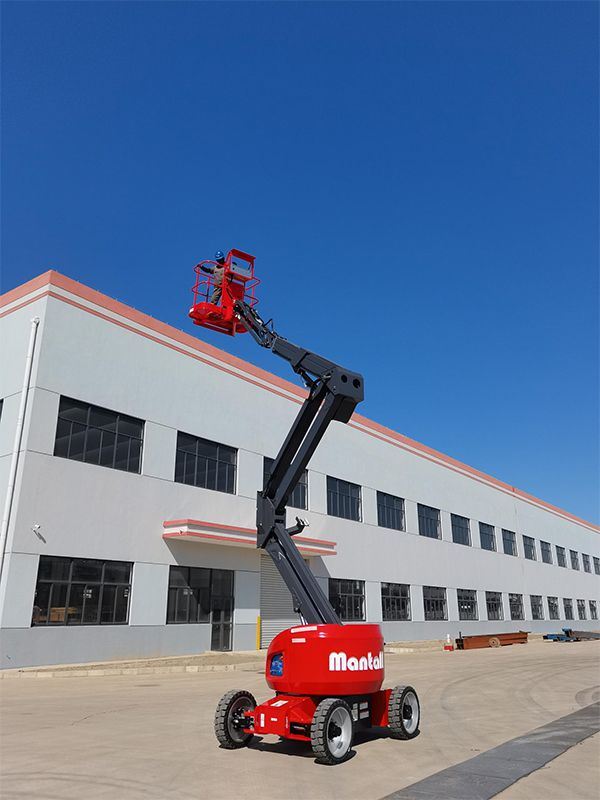

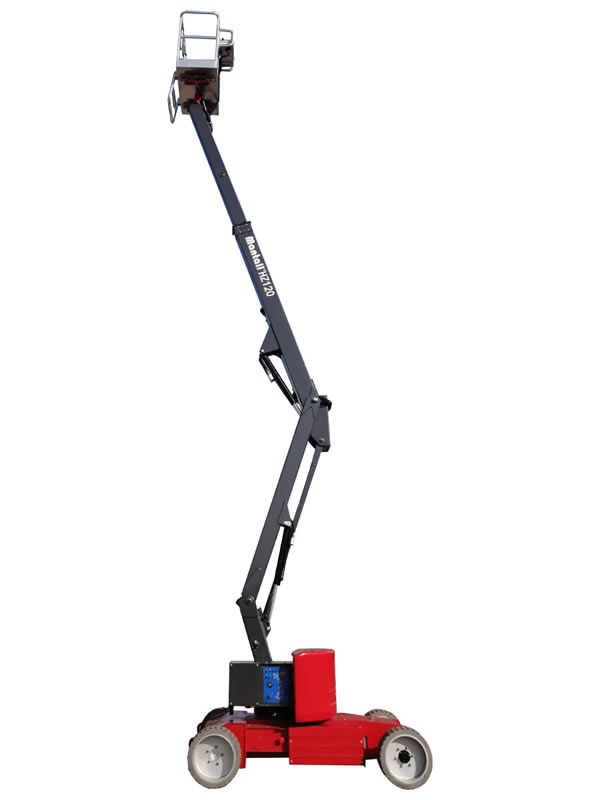

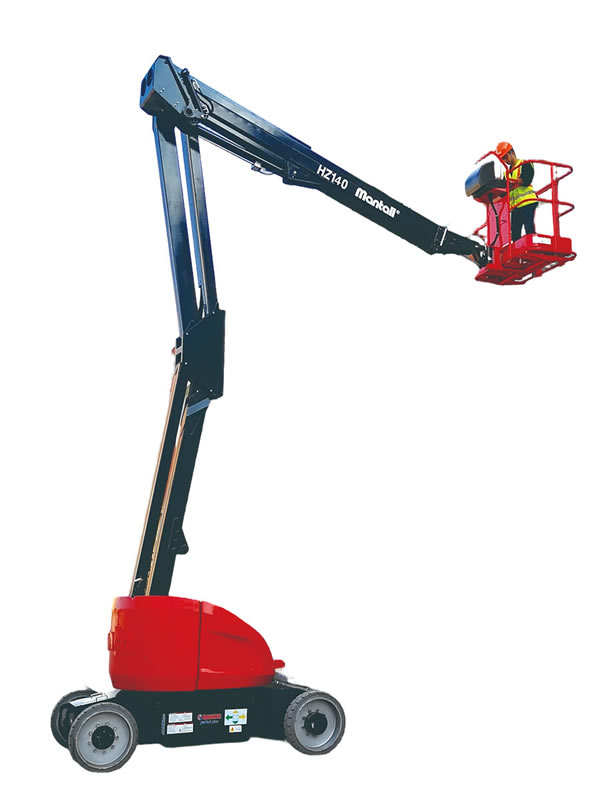

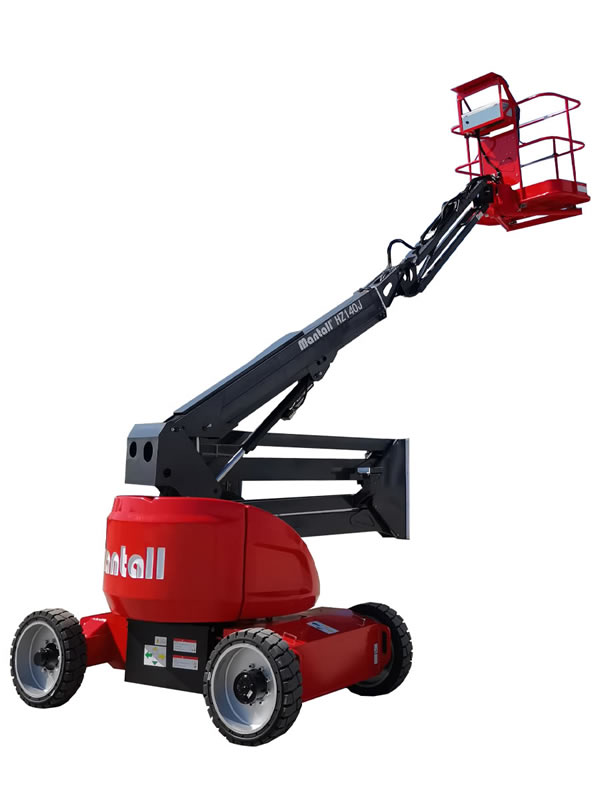

تم تصميم هذا النوع من رافعة ذراع مفصيلة متحركة ذاتية الدفع، سلسلة HZ120/HZ140/HZ140J، لتوفير ارتفاعات تشغيل تصل إلى 14 متر. وتتميز هذه الرافعات بذراع مفصلية متعددة الوصلات، مما يتيح تحديد دقيق للحركة في عدة اتجاهات وتنفيذ عمليات الرفع بسهولة، مع تمكين العامل من الوصول إلى المناطق الصعبة وتجاوز العوائق بكل مرونة. كما تساعد الرافعات المفصلية ذاتية الحركة العمال على أداء مهامهم بسلاسة بفضل الدوّارة القابلة للدوران بزاوية 360 درجة ومنصة العمل التي تدعم الحركة العمودية والأفقية مع قدرة التأرجح يمين ويسار. كما تعد هذه الرافعات خياراً مثالياً للاستخدام داخل المباني، إذ يمكنها حماية الأرضيات لكونها مزودة بإطارات هادئة للغاية وغير مسبّبة للعلامات. كما تعتمد الرافعات على عصا تحكم تناسبية بالكامل بتقنية تأثير هول الفيزيائية Hall ونظام تحكم ذكي CAN، مما يجعل عمليات الصيانة والترقية أسهل، ويتيح للمشغل تنفيذ عدة حركات في وقت واحد بكفاءة ومرونة عالية.
الميزات القياسية
منصة ذاتية التسوية
منصة دوارة هيدروليكية
أجهزة تحكم كاملة متناسبة بنظام تأثير هول
نظام التحقق من جاهزية التشغيل
توصيل كهربائي AC إلى المنصة
إنذار صوتي (صوت هاون)
عداد ساعات التشغيل
نظام إنذار عند الميلان
نظام دفع قوي
محرك بسرعتين
مضخة للطوارئ
نظام تحكم ذكي CAN
مستشعر التحميل الزائد
ميزات إضافية (اختيارية)
باب أمان متأرجح للمنصة
ذراع بديل للمنصة
توصيل خط هواء مضغوط إلى المنصة
مبرد الزيت الهيدروليكي
تجهيزات مخصصة للعمل في البيئات الصعبة
نظام حماية هوائي أثناء التصادم
صينية أدوات (لحمل وتنظيم أدوات العمل)
أنظمة إنذار السلامة
أضواء عمل للمنصة
المواصفات
الموديل
HZ120
HZ140/HZ140J
HZ160/HZ160J
HZ200J

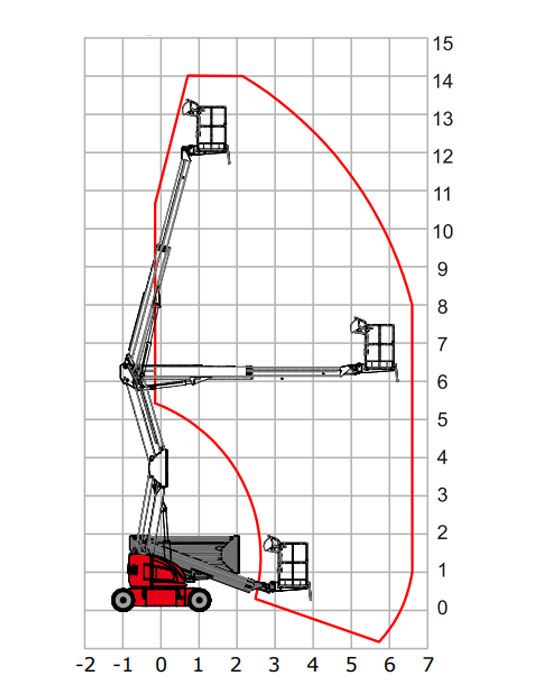

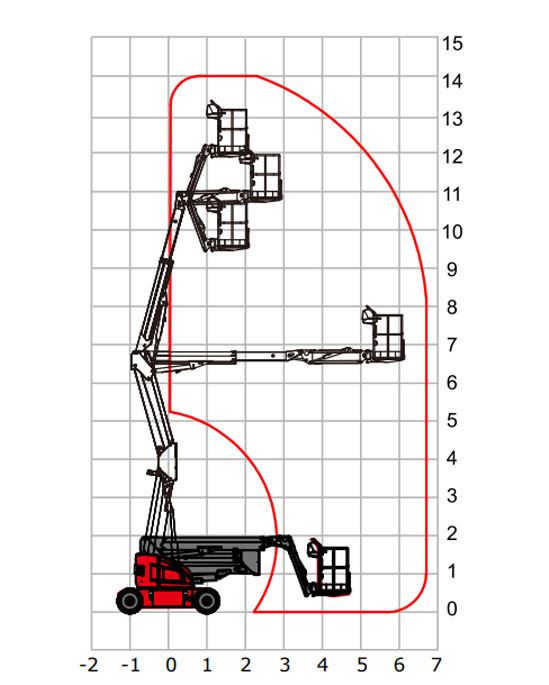

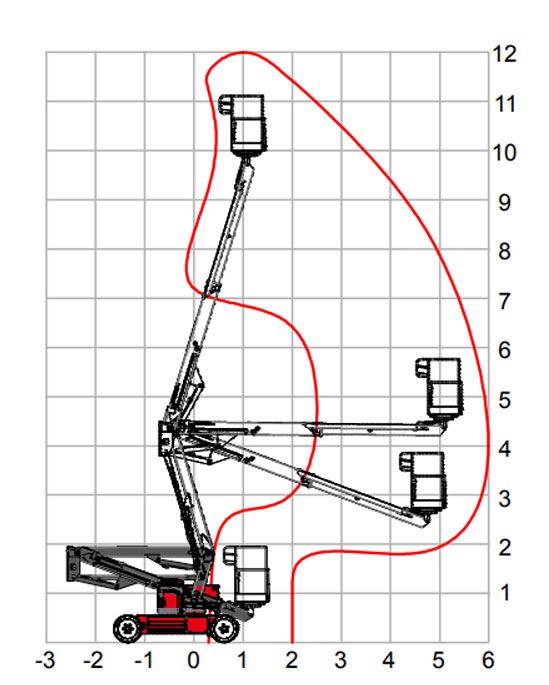

أقصى ارتفاع تشغيلي (م)
12m
14m
16m
20m
أقصى ارتفاع للمنصة (م)
10m
12m
14m
18m
أقصى امتداد للمنصة
6m
7.04/7.259m
8.22m/8.32m
11m
أقصى ارتفاع بعد تجاوز العوائق
4.2m
6.33m
6.92m/7.47m
7.71m
أقصى حمولة رفع (كجم)
200kg
230kg
230kg
230kg

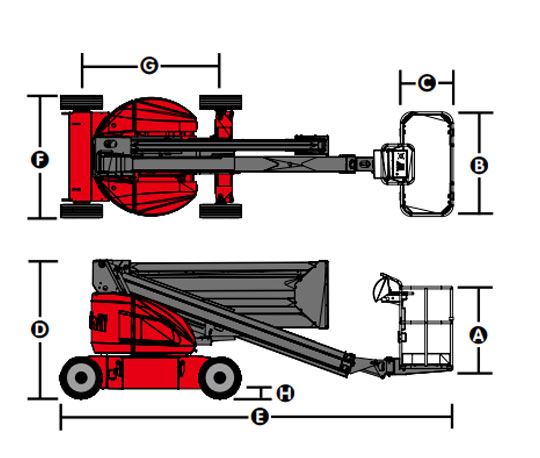

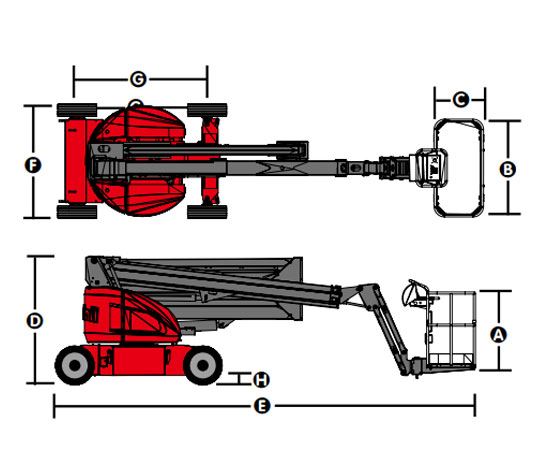

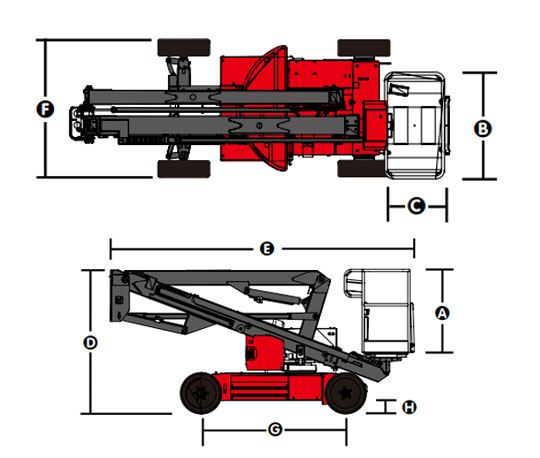

أبعاد المنصة (العرض × الطول × الارتفاع) B*C*A
1.16m×0.65m×1.1m
1.5m×0.76m×1.1m
1.5m×0.76m×1.1m
1.8m×0.76m×1.1m
الارتفاع أثناء الطي D
1.96m
2.00m
2.00m
2.5m
الطول عند الطي E
4.2m
5.36/6.17
5.88m/6.47m
7.8m
العرض F
1.5m
1.75m
1.75m
2.5m
قاعدة العجلات G
1.96m
2.00m
2.00m
2.5m
الخلوص الأرضي H
0.18m
0.14m
0.14m
0.3m
دوران الطاولة الدوارة
دوران كامل بزاوية 360 درجة بشكل متقطع
دوران كامل بزاوية 360 درجة بشكل متقطع
دوران كامل بزاوية 360 درجة بشكل متقطع
دوران كامل بزاوية 360 درجة بشكل متقطع
امتداد الجزء الخلفي للطاولة الدوّارة خارج الهيكل أثناء الدوران
كما تجدر الإشارة إلى أن شركتنا Mantall متخصصة في تطوير وتصنيع وصيانة معدات الرفع (الرافعات) والمنصات العلوية بمختلف أنواعها، مع تقديم مناورة استثنائية لتسهيل تحميل وتفريغ العمال ومعداتهم إلى مختلف ارتفاعات العمل المطلوبة. وسواء كنت تعمل في قطاع البناء، تركيب المعدات، الصيانة، التنظيف، تركيب الألواح والإشارات واللافتات أو أي تطبيقات أخرى تتطلب رفع ونزول الأشخاص والأحمال والأدوات، فإن لدينا الخبرة لتقديم حلول رافعات مبتكرة تضمن أداءً آمناً وفعالاً على ارتفاعات عالية. وبغض النظر عن نوع معدات الرفع المختارة، سواء كانت رافعات الأفراد، الرافعات ذات الذراع التلسكوبي أو المفصلي، أو الرافعات المقصية، فإن شركتنا لا تساوم أبدًا على معايير الجودة الصارمة لضمان أعلى مستويات الأمان والكفاءة.
