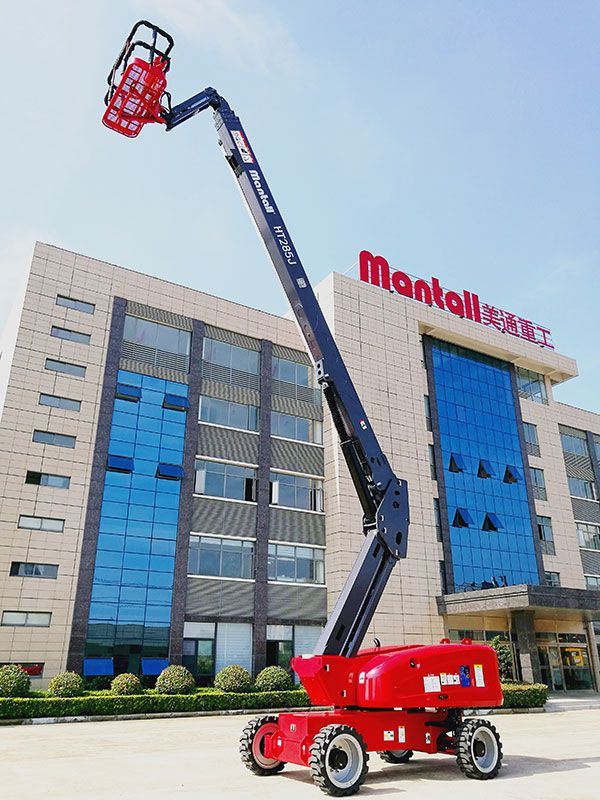

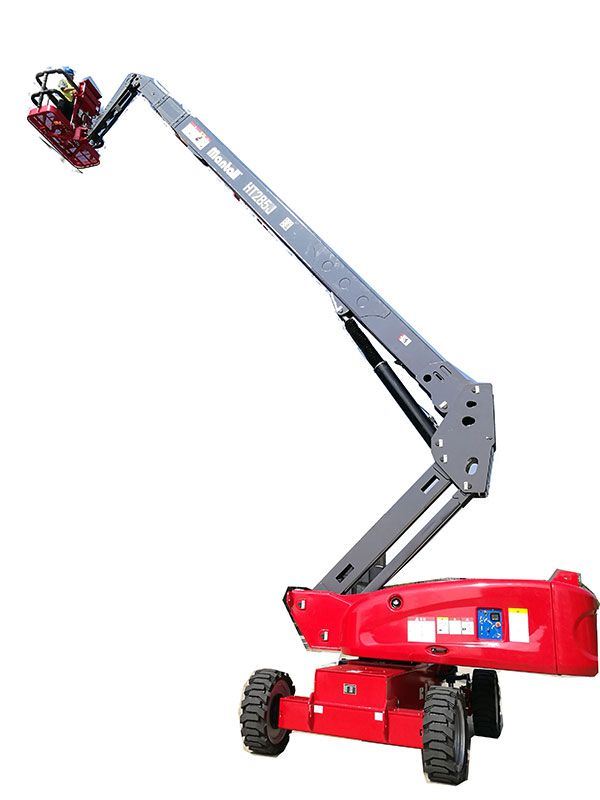

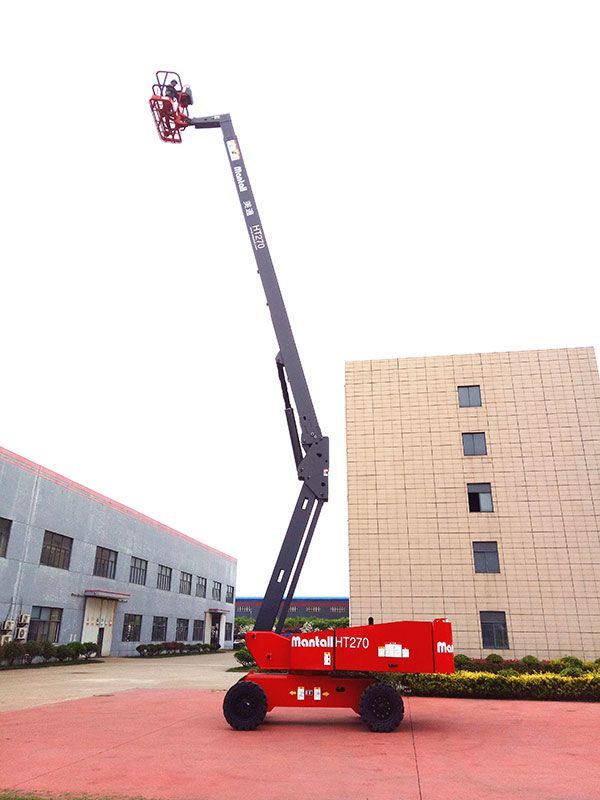

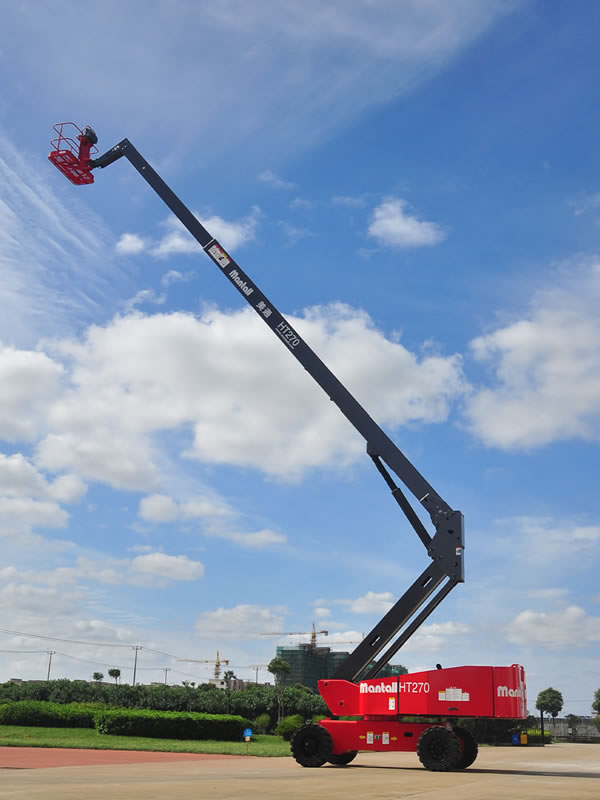

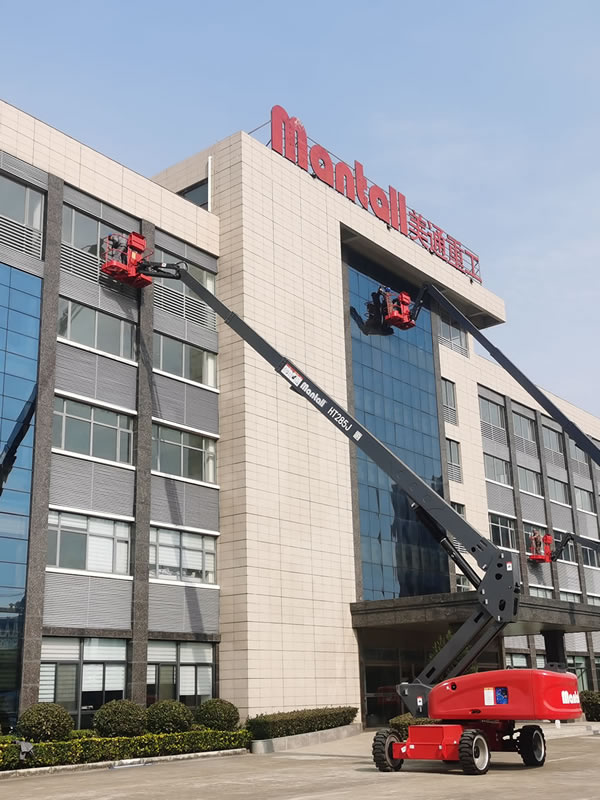

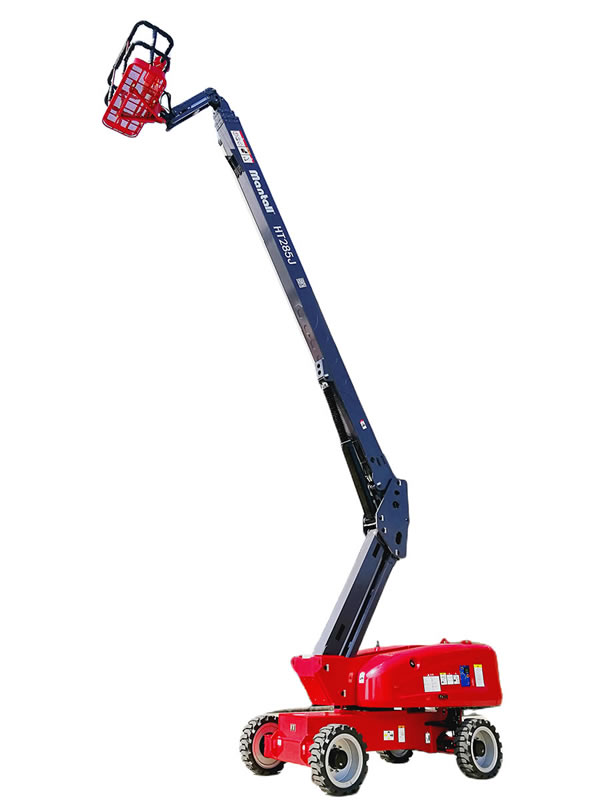

تم تصميم رافعة ذراع تلسكوبي متحركة ذاتية الدفع (رافعة مان لفت)، سلسلة HT270/HT285J لتعزيز كفاءة العمل من خلال منصة عمل كبيرة تسمح لثلاثة عمال بالوقوف عليها. كما تستطيع هذه الرافعة التلسكوبية رفع أحمال تصل إلى 230 كجم إلى ارتفاعات عمل تصل حتى 28.5 متر. فضلاً عن ذلك، يوفر امتداد الذراع الكبير ودوران الطاولة الدوارة بزاوية 360 درجة مرونة كبيرة لتطبيقات مواقع العمل الصعبة. وبفضل أوضاع السرعة القابلة للتعديل أثناء التنقل، يمكن للرافعة التلسكوبية المتحركة التعامل مع مجموعة متنوعة من مهام الرفع في الأماكن الضيقة وعلى الأراضي الوعرة.
الميزات القياسية
منصة ذاتية التسوية
منصة دوارة هيدروليكية
أجهزة تحكم كاملة متناسبة بنظام تأثير هول
نظام التحقق من جاهزية التشغيل
توصيل كهربائي AC إلى المنصة
دوران الطاولة بزاوية 360 درجة
إنذار صوتي (صوت هاون)
عداد ساعات التشغيل
نظام إنذار عند الميلان
نظام دفع قوي
محرك بسرعتين
مضخة للطوارئ
نظام تحكم ذكي CAN
مستشعر التحميل الزائد
نظام حماية إعادة تشغيل المحرك
نظام إيقاف تشغيل تلقائي عند فشل المحرك
حامل محرك قابل للدروان لتسهيل أعمال الصيانة
ميزات إضافية (اختيارية)
باب أمان متأرجح للمنصة
ذراع بديل للمنصة
تجهيزات توصيل أجهزة اللحام على المنصة
توصيل سلك اللحام إلى المنصة
توصيل خط هواء مضغوط إلى المنصة
مبرد الزيت الهيدروليكي
زيت هيدروليكي للمناطق شديدة البرودة
أنابيب مخصصة للمناطق الباردة جداً
تجهيزات مخصصة للعمل في البيئات الصعبة
نظام حماية هوائي أثناء التصادم
صينية أدوات (لحمل وتنظيم أدوات العمل)
أنظمة إنذار السلامة
أضواء عمل للمنصة
أضواء قيادة أمامية
تجهيزات عمليات الجر في الأراضي الوعرة
مصدر طاقة كهربائي AC
نظام التسخين المسبق للمحرك
مكونات بدء التشغيل البارد
مجموعة مولد كهرباء AC
كاتم صوت مع نظام تنقية عادم الديزل
كاتم صوت مقاوم للحرائق لمحرك الديزل
مرشح هواء أولي لحماية المحرك
المواصفات
الموديل
HT270
HT285J

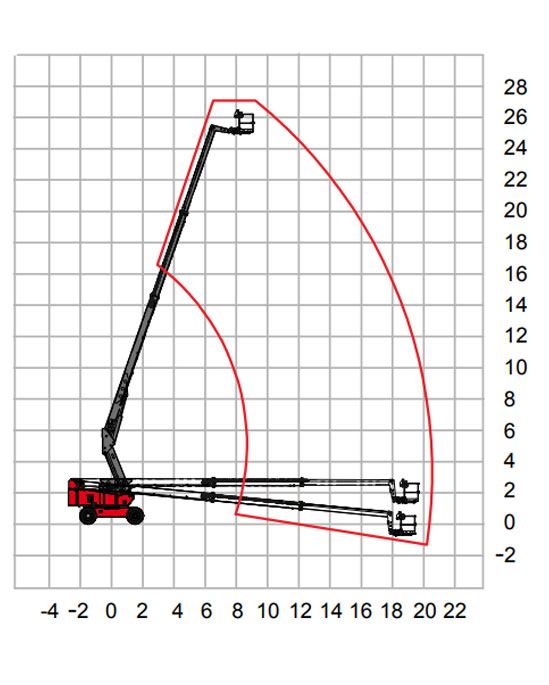

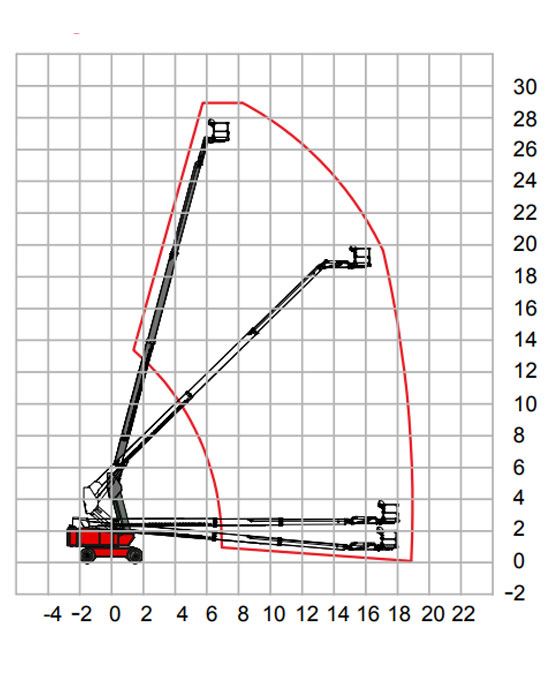

أقصى ارتفاع تشغيلي (م)
27m
28.5m
أقصى ارتفاع للمنصة (م)
25m
26.5m
أقصى امتداد للذراع (م)
20.2m
21.6m
أكبر وزن يمكن رفعه (كجم)
230kg
230kg

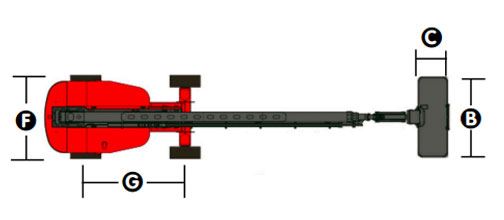

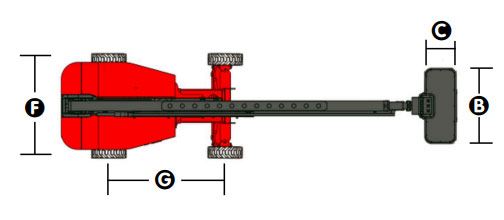

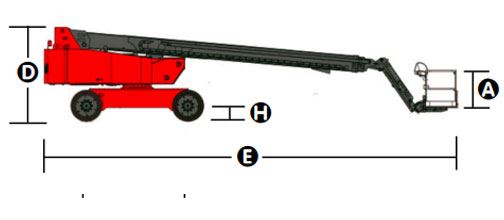

أبعاد المنصة (العرض × الطول × الارتفاع) B*C*A
1.8×0.76×1.1m
1.8×0.76×1.1m

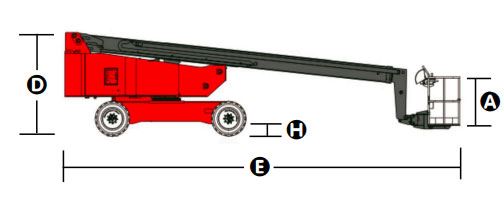

الارتفاع أثناء الطي D
2.8m
2.8m
الطول عند الطي E
11.168m
12.05m
العرض F
2.3/2.5m
2.3/2.5m
قاعدة العجلات G
3.0m
3.0m
الخلوص الأرضي H
0.4m
0.4m
دوران الطاولة الدوارة
360°
360°
امتداد خلفي للطاولة الدوارة
1.5m
1.5m
دوران المنصة (°)
180°
180°
دوران الذراع
/
130°(+75°/-55°）
سرعة الحركة في حالة الطي (كم/ساعة)
5.1 كم/ ساعة
5.1 كم/ ساعة
سرعة الحركة في حالة الارتفاع (كم/ساعة)
1.1 كم/ ساعة
1.1 كم/ ساعة
قدرة التسلق (نظام 4WD) (%)
45%
45%
أصغر نصف قطر دوران – من الداخل (م)
3.6m
3.6m
أصغر نصف قطر دوران – من الخارج (م)
6.88m
6.88m
عدد عجلات الدفع
4
4
عدد عجلات التوجيه
2
2
نظام التحكم
نظام تحكم هيدروليكي-كهربائي نسبي
نظام تحكم هيدروليكي-كهربائي نسبي
جهد النظام (فولت)
DC 12V
DC 12V
سعة خزان الزيت الهيدروليكي (لتر)
180 لتر
180 لتر
سعة خزان الوقود (لتر)
130 لتر
130 لتر
مقاس الإطارات
إطارات مطاطية صلبة، 36/14-20
إطارات مطاطية صلبة، 36/14-20
الطاقة / نوع المحرك
محرك كمينز QSF2.8T بقدرة 54 كيلوواط
محرك كمينز QSF2.8T بقدرة 54 كيلوواط
الوزن الإجمالي للرافعة عند احتساب وجود المحور المتأرجح
16100
16600
الوزن الإجمالي للرافعة بدون احتساب وجود المحور المتأرجح
